昊盐高密度聚氨酯保冷管托滑动支座导向支座DN25-DN2200

1. 核心定义与结构

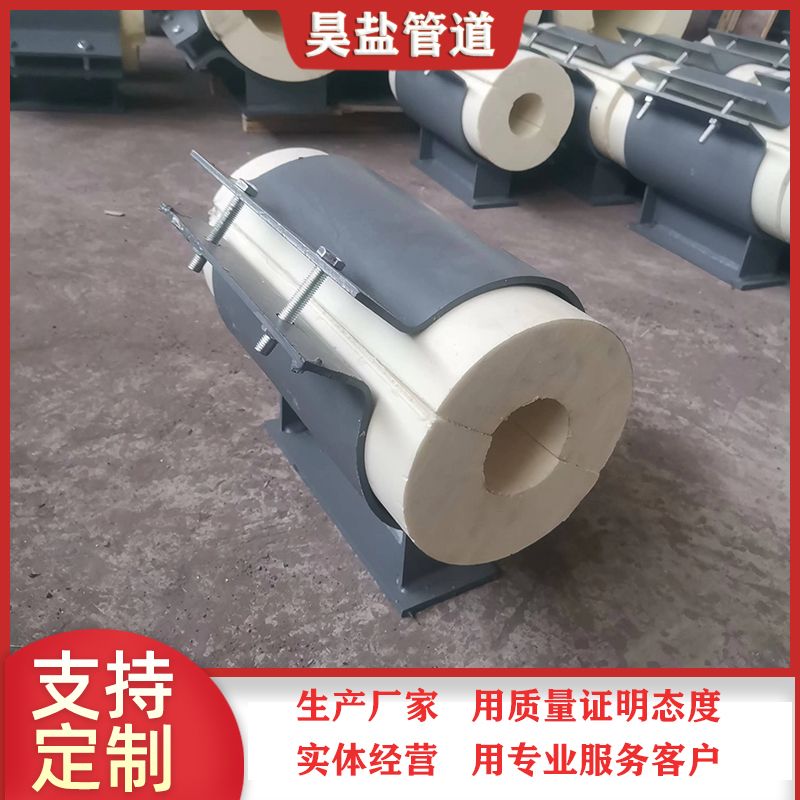

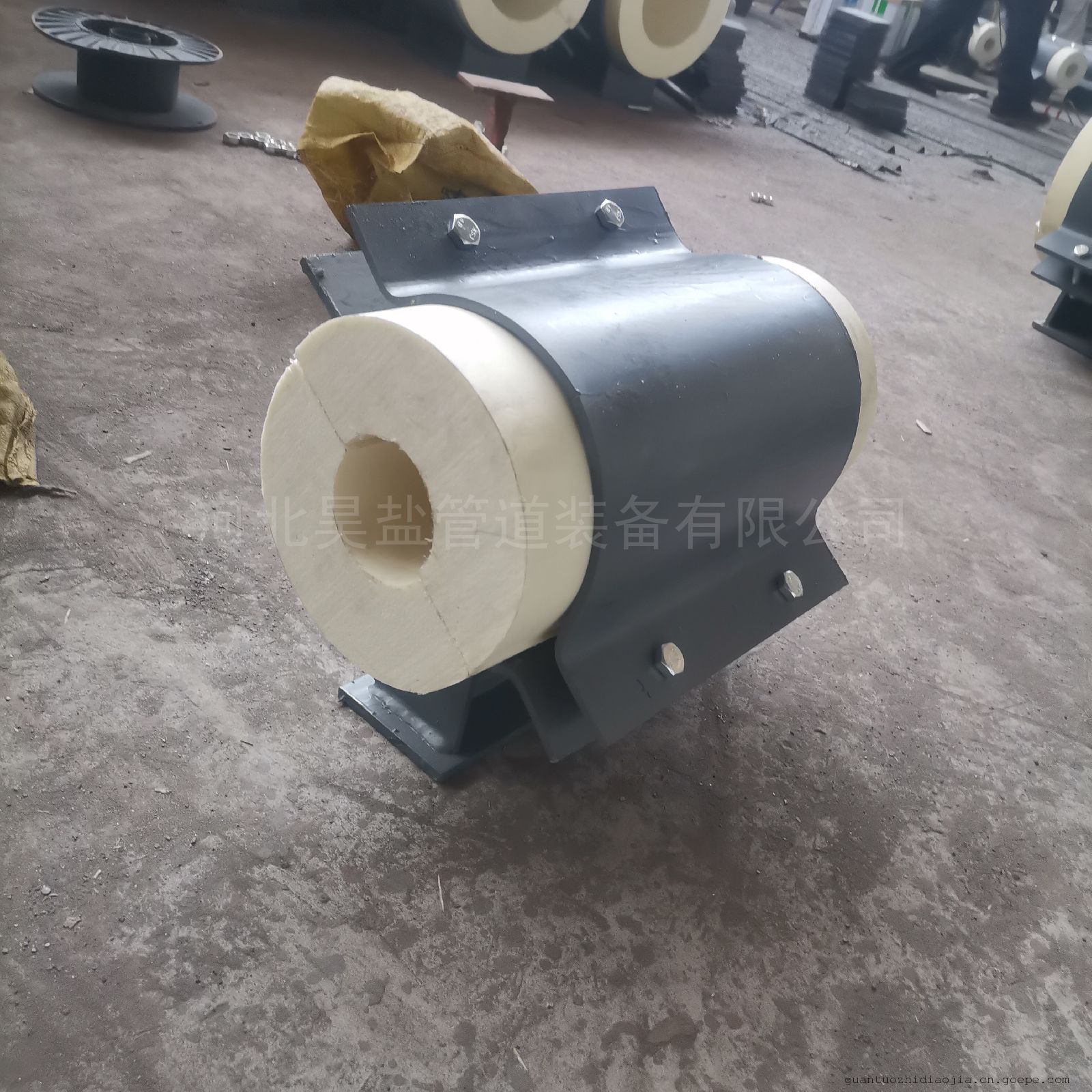

L1保冷管托是《HG/T 21629-2021管架标准图》中定义的“标准长度保冷管托”，主要用于低温管道（如LNG、冷库系统）的支撑，通过隔热材料阻断冷量传递，防止管道与支撑结构间的“冷桥”效应。其典型结构包括：

• 底座：由底板、立板、筋板焊接构成，提供基础支撑。
• 管夹：采用A2标准型双螺栓管夹或A9三螺栓管夹（适用高温环境），用于固定管道。
• 保冷层：由聚氨酯（PIR/HDPU）、红松木或蛭石制成，密度200-500 kg/m³，导热系数低至0.052 W/(m·K)。
• 滑动板组合（可选）：标记为“F”时，底板下焊接镜面不锈钢板，用于滑动位移补偿。

2. 材料与性能优势

• 保冷材料：
  • 聚氨酯：耐低温（-165℃~180℃），抗压强度4-20MPa，防潮防腐性能优异。
  • 红松木：天然耐低温材料，适用于洁净环境（如食品、医药行业）。
  • 蛭石：高密度隔热，耐高温和振动。
• 外壳材质：Q235碳钢、304不锈钢或镀锌钢，表面经防锈漆或沥青处理，适应复杂环境。

3. 应用场景与管径范围

• 适用领域：
  • 石油化工冷媒管道、LNG储运管线、核电站冷却系统。
  • 电力厂低温循环水系统、建筑空调冷冻水管道。
• 管径范围：DN15至DN1800，覆盖小口径仪表管至大口径工业管道。

4. 安装规范与注意事项

• 分层施工：保冷层厚度＞80mm时需分层安装，每层用压敏胶带紧固（间距≤250mm）。
• 防潮处理：外层需涂刷玛蹄脂防潮层，防止水汽渗透。
• 固定要求：支架附件（如吊耳、支座）需同步保冷，长度≥保冷层厚度的4倍。
• 偏心预留：安装时需预留50mm偏心量，确保热位移补偿空间。
